【控制要求】

利用3個計數器配合 1s時鐘脈沖標志 M1922，構成一個標準的 24小時時鐘?！窘M件說明】

【控制程序】【程序說明】

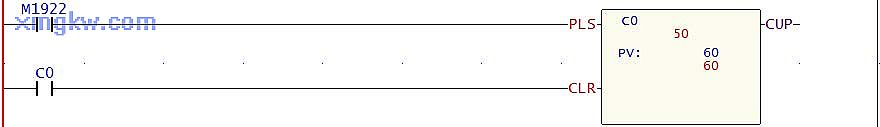

24小時鐘的關鍵，在于 M1922（周期為 1秒的時鐘脈沖）的使用。

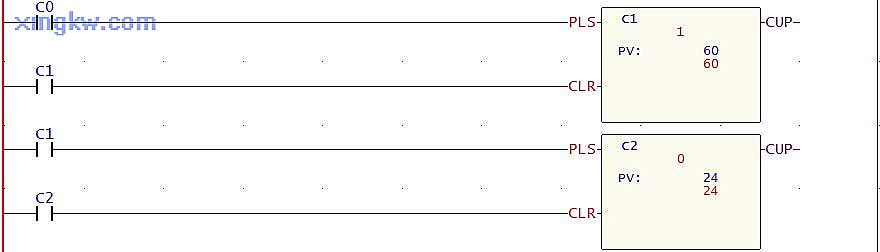

當程序開始執行，秒鐘計數器 C0開始進行計數，當 C0計數到60次（1分鐘）時 C0=ON，同時分鐘計數器C1計數1次，同理，當 C1計數到60次(1小時)時C1=ON，同時計數器 C2計數1次；當 C2完成24次計數 (24小時)時，C2被復位，又開始新的 24小時的計數過程。
當每個計數器的計數值和設定值PV相等時，計數器的常開觸點變成ON，會自行清零。
C0計“秒”、 C1計“分”、 C2計“時”，可以組成一個 24小時的時鐘；此案例中，當 C2的設定值等于12時，可得到一個標準的 12小時的時鐘。
