洗手間自動沖水控制程序

2015/6/30 10:31:24 人評論 次瀏覽 分類：永宏應用案例

【控制要求】

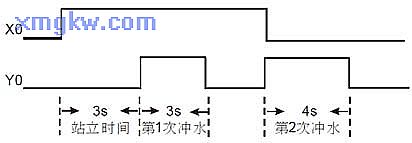

  1. 男衛生間小便斗處，使用者必須站滿 3秒鐘才會執行沖水動作，沖水 3秒后自動停止（第一次沖水）。使用者離開時，再沖水 4秒后自動停止（第二次沖水）。

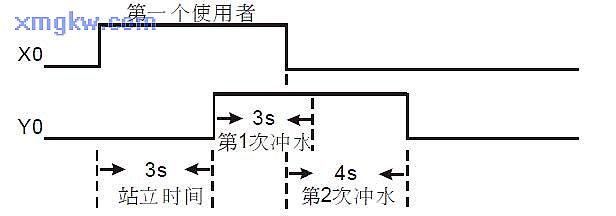

  2. 若使用者在第一次的沖水時間段內離開，則立即停止第一次沖水，開始第二次 4秒的沖水。

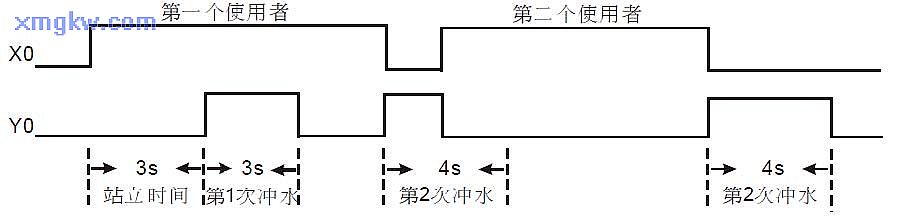

  3. 4秒還未完成，后一個使用者便到來，則立即停止沖水，并且不執行第一次沖水 3秒的動作，只在該使用者離開時執行第二次 4秒沖水動作。

【組件說明】
PLC 元件 控制說明
X0 紅外線開關：當有人時 X0為 ON
T0 計時為 3S的定時器，時基為 10ms
T1 計時為 3S的定時器，時基為 10ms
T2 計時為 4S的定時器，時基為 10ms
Y0 沖水閥門

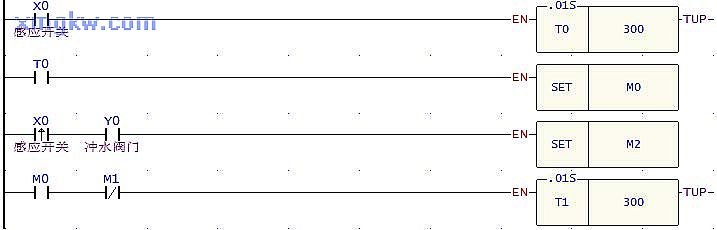

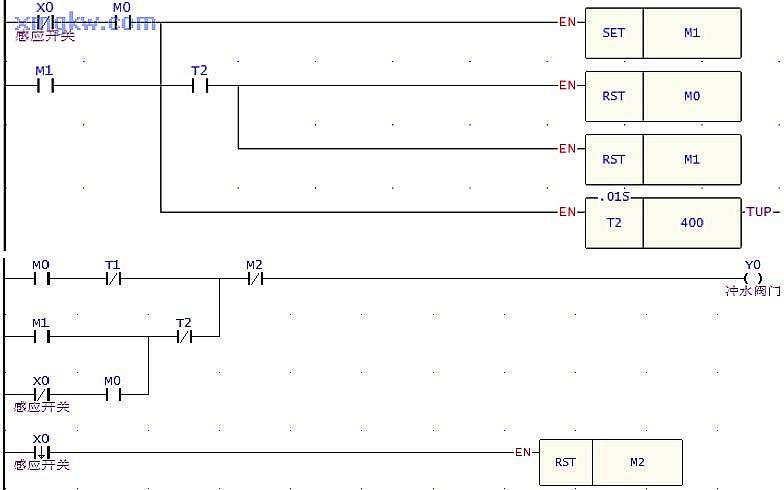

【控制程序】

【程序說明】
  1. 當檢測到有人進入時，紅外線傳感器 X0=ON，T0得電開始計時。若在 3秒內人離開（ X0=OFF）， T0失電，不執行任何動作。若人站滿 3秒，則 T0的常開接點閉合，保持 M0=ON，開始第一次沖水（Y0=ON）。
  2. M1形成了一個自保電路。當使用者站立時間超過 3秒才離開（常開接點 M0=ON、常閉接點 X0=ON）時， M1保持為 ON。開始第二次沖水（ Y0=ON），直到?jīng)_水 4秒后（ T2的常開接點閉合，常閉接點斷開），停止沖水（ Y0=OFF），M0、M1被復位。
  3. M1的自保，不論其間 X0是否發生狀態的改變，都會順利完成第二次沖水動作。
