【控制要求】

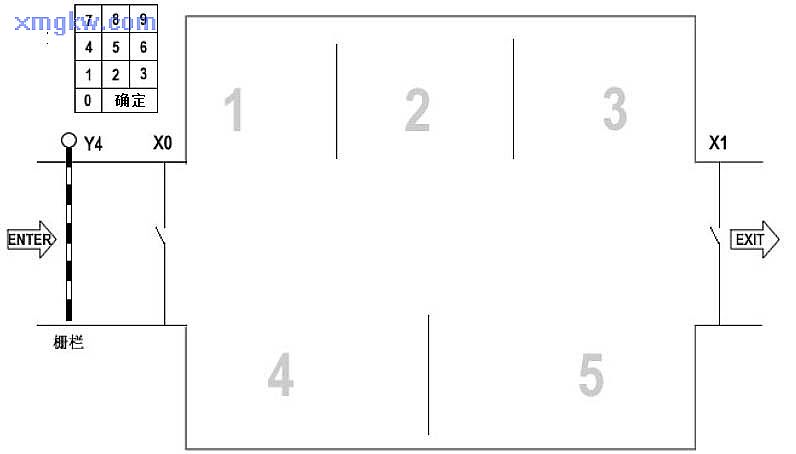

某小區的停車場共有 5個車位，并有 20位車主通過注冊，具有進入停車場的密碼。
車輛臨近柵欄時，輸入密碼，按確認鍵。若密碼正確，而且場內有空位，則柵欄自動打開。

【元件說明】

PLC 元件	控制說明
X0	車輛進入檢測開關
X1	車輛離開檢測開關
X2	確定鍵
D50~D69	20個注冊密碼存放的地址列表
R0	密碼輸入的臨時緩存器
R2	統計場內車輛數的緩存器

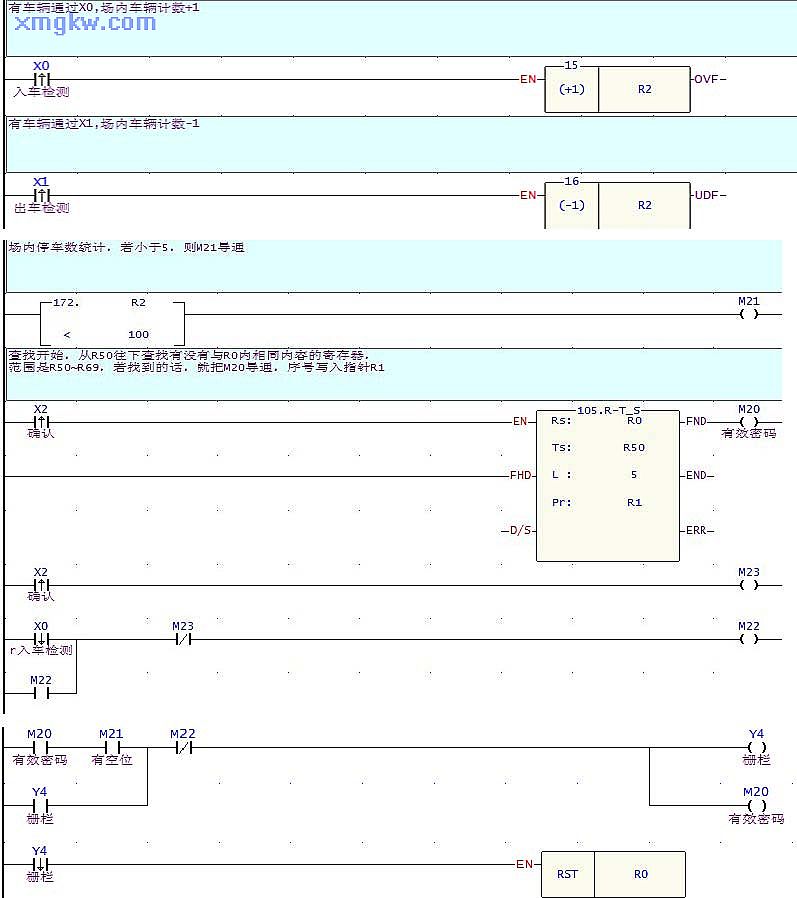

【控制程序】

【程序說明】

1. 20個密碼預先存放于 R50-R69；
密碼輸入完畢，按下確定鍵，開始查找所輸入的密碼是否與 20個合法密碼其中之一相等；
若密碼合法，且場內有空位，則柵欄自動打開，否則不允許車輛進場。

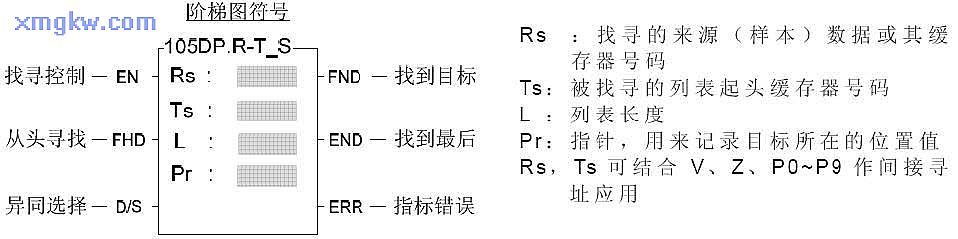

4. FUN105.R-T_S說明如下：

當找尋控制〝 EN〞=1 或〝EN↑〞（P指令）由 0→1時，自列表 Ts的開頭第一個緩存器開始（〝 FHD〞=1 或Pr值已達 L=1時）或自列表中當時指針?biāo)改莻€(gè)緩存器的下一個緩存器 Tspr+1開始（〝FHD〞=0 同時 Pr 值小于 L1）往下找尋和樣本數據 Rs不同（ D/S=1時）或相同（ D/S=0時）的緩存器。若找到（不同或相同的），則立即停止，并將該目標在列表的位置序號值存放到 Pr 去，同時將找到目標旗號〝 FND〞設為1 。
